■　リノベーション工事、第Ⅲ期となる今回は、次の場所をリノベーションします。

１，入院施設の病室の外開きドアを、上吊り引き戸に変更

２，２Fの廊下内装と照明の刷新

３，病室の特別室の刷新

■　１，上吊り引き戸

○　現況は、病室のドアが廊下側へ外開きとなっているため、次のような問題が出ています。
１，外開きドアのため、ドアの開閉時に廊下側へ飛び出してしまうため、廊下に誰かいないか注意が必要です。
２，開けっ放しの時に廊下にドアが飛び出しているため廊下の幅がその分狭くなるのと廊下を歩くときに邪魔になります。
３，ドアノブが握玉なので、ドアが開けにくい方々もいらっしゃいます。
４，ドアの有効開口幅が８００ｍｍ以下なので、車椅子利用時に少し狭く感じます。

↑　現況：廊下側へ外開き（ドアを取り外した後の有効開口幅は７８０ｍｍです。）

○　上吊り引き戸にリノベーションするに当たり、有効開口幅を少しでも広げるためドアの枠を撤去してみました。
撤去に当たり、試しにドアを一つ外してみたところ、有効開口幅が８４０mmになりました。
枠を取り外したところ60mm有効開口幅が広がりますので、枠も撤去することになりました。
取り外した後はモルタル補修し、塗装仕上げとします。

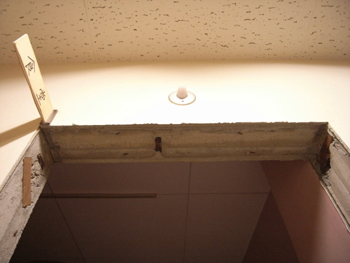

↑　有効開口幅を少しでも広げるため、ドアの枠を撤去した状態。有効開口幅が60mm広がりました。

○　上吊り引き戸把手

上吊り引き戸の把手は、病室側に長さ約450mmの把手を取り付け、廊下側には掘り込み引手を取り付けることにしました。
病室側の把手の選定にあたり、サンプルを４、５種類とりよせ検討しました。
選定基準は、触ったときに冷たくないもの、耐久性が高い物、デザインが扉に合う物、予算内におさまるものです。
結果的に下の写真の中央の把手になりました。

↑　把手の選定

上吊り引き戸は病室側に取り付けます。そうすると、病室側には取っ手が取り付けられますが、廊下側に取り付けると、
把手が壁に当たってしまうため、有効開口幅が狭くなってしまいます。
そこで、廊下側には掘込の引手を取り付けることにしました。
掘込引手にすると、有効開口幅いっぱいに開けることができます。

↑　掘込の引手の検討。実際にサンプルを作成していただきました。
写真上部の家具用把手に決めました。
これは150mmタイプですが、実際には300mmタイプを利用します。

掘込の引手の場合、引き戸を全開するときに、把手にかけた指が壁に挟まれることが危惧されます。
そこで、家具用の引手を引き戸の戸先に取り付けることにしました。
そうすると、普通に使用すれば全開したときに指を挟むことはありません。

○　引き戸面材

引き戸面材はメラミン化粧板で作成することにしました。
多くのサンプルを取り寄せ、現況の室内素材や色と、これから塗装を仕直す廊下の色など、
いろいろシュミレーションした結果、写真右下の木目横柄に決定しました。

↑　引き戸面材サンプル

これらの素材を利用し、試しに１つ作成することにしました・・・。次回へ続く。
