美しき曲線

美しき曲線［9］正葉線 / Folium

花弁のように見えるこの曲線は「バラ曲線」とも呼ばれているそうです。
意味のよくわからないサイン・コサインの式に角度を入力し、一つ一つプロットしていくと、このかたちが現れます。
三角関数がなぜ必要なのか、それはこのかたちを人のものにする、つまり、「数式」にするために必要なのだ、というのならサイン・コサインの意味も是非知りたいと思います。
この数式は不思議なことに偶数と奇数を明確に区別しています。ｎが奇数の時は花弁の数がｎですが、ｎが偶数となると花弁の数が２ｎとなります。なんと魅力的な数式でしょうか。
絶妙なバランスである 「n=5 正葉線」を nano Architects のサインとして利用しました。

美しき曲線［8］インボリュート（伸開線）/ involute

糸巻きに巻いてある糸をピンと張ったままほどいていくとき、糸の先端が描く軌跡がインボリュートとなります。子供の頃、糸巻きで遊んだことを思い出しますが、それも空間的認識作業であると共に、数学的感覚とも連動していたわけです。左の式で媒介変数と言われても、今ではよくわかりませんが、糸をほどいていく軌跡をたどっていくという行為から連想させられる数々の事柄が、数学的式という単純な文字列になっていることを知ると、もしかして、すべての行為が式で表現できるのではないかと思うこともあります。
また、インボリュートは歯車の曲線にも使用されています。インボリュートを使うと、なめらかに隙間無く歯車がかみ合うそうです。糸巻きと歯車・・・まったく唐突な２つの者の出会いにイメージの飛躍をさせられ、曲面の魅力を倍増させられます。しかし考えてみると、なめらかな回転運動というイメージが、2つの者を結びつけているように思います。
何気なく見ていた歯車が、インボリュートにより出来ていたことを知ると、歯車を見る目も変わってきます。隙間無くなめらかに動く歯車の謎が、少しわかったような気がします。
糸をほどいてゆく軌跡としてのインボリュートにイメージを重ね合わせ、デザインしました。

美しき曲線［7］ルーローの三角形

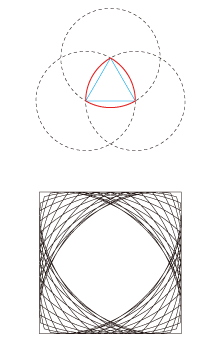

正三角形の頂点を中心として、一辺を半径とする円弧を描いてできる図形がルーローの三角形です。
この図形を見ていると、どうしても幅が狭いところと、広いところがあるように思いますが、実は等幅という特異な性質があります。つまり、マンホールのフタが円でできているため、決して落ちることがないようにルーローの三角形でフタを造っても、円と同様に決して落ちることはありません。どこをはかっても等幅なわけです。
またこのルーローの三角形はなんと、ロータリーエンジンに応用されていたのです。子供の頃、なぜあんな形のエンジンが成り立つのかと不思議に思ったものですが、このような形状特性があったからなのでした。
また、左下の図のようにルーローの三角形を回転していくと、正方形になります。この特性を利用すれば、ドリルの歯をルーローの三角形にすれば、四角の穴をあけることができるわけです。木材に四角の穴があいていれば、ノミで削りだしたか、このルーローの三角形の歯のドリルで穴をあけているはずです。
正三角形だけではなく、正五角形など、その他の正多角形でも成り立ちます。

美しき曲線［6］スーパー楕円 / Super Elliptical

楕円の中のスーパー楕円と思いきや、実は逆で、スーパー楕円の中の一つの特殊な場合（M=2のとき）に楕円となる。式を比べてみれば当然で、スーパー楕円の式には指数Mがあるので、曲線の形が大きく変形してゆく。円柱を斜めに切ったものが楕円であり、長方形の角に丸みをつけていったものがスーパー楕円という、曲線の生成経緯を見れば質の違う曲線というのが納得できる。
スーパー楕円は広場のロータリー形状や、テーブル、ホットプレート、建築物、スーパーエッグなど、幅広く利用されている馴染みの深い曲線である。
これらのものに使用されているスーパー楕円は指数5/2で、四角でもなく、丸すぎずといった、絶妙なバランスの美しい曲線であるため広く利用されている。

→ 設計例

美しき曲線［5］カージオイド / Cardioid - 心臓形

左図は、点Aが中心で点Ｂを通る円の円周上の点と、点Bを直径とする円の包絡線が、カージオイド曲線になるという性質を利用して描いた図です。円の包絡線によって浮かび上がる外形の「ハートマーク」がカージオイド曲線＝心臓形です。
カージオイドはリマソンの一種です。リマソンの数式を極座標で表すと〈ｒ＝a cosθ+b〉になります。この数式で〈a=b〉の時、カージオイド（心臓形）となるのです。 アンテナの指向特性のグラフを見ると、きれいなハート形＝カージオイドになっています。この波形を読むことにより、その電波がどの方角からきているのか（＝指向性）がわかるそうです。
円の包絡線とはおもしろいものです。左の図を見ると、僕には、平面図ではなく立体図に見えてきます。果たして、3Dの場合どういった空間になるのでしょうか、そして数式はどうなるのでしょうか。
2Dの空間の、単純な円の包絡線が数式で表されるカージオイドとなり、完成した図が立体へと浮かび上がり、3D投影図へと変わる。
数学の世界は想像力をかきたててくれます。

美しき曲線［4］レムニスケート / Lemniscate - 連珠形（れんじゅけい）

左図は、直角双曲線上に中心を持ち、且つ原点を通る円の包絡線がレムニスケート曲線になるという性質を利用して描いた図です。円の包絡線によって浮かび上がる中央の「∞」マークがレムニスケート曲線です。
いくつかの単純な数式で描かれる図形の組み合わせにより、このような美しい「かたち」が現れます。「∞」マークのレムニスケート自体の数式は複雑で、「かたち」を想像することはできませんが、左図のように作図の結果、いつの間にか浮かび上がった図形が特別な曲線であるということを知るとき、幾何学の不思議さとおもしろさを感じさせられます。

美しき曲線［3］クロソイド / clothoid

曲率が道のりに比例するので道路の曲線に利用される。車の速度を一定にして、同じ早さでハンドルを切ってみよう。道のカーブに沿って車が進むはず？

ループ式のジェットコースターをみてみよう。
横から見てみると真円とはなっていないことに気づくはずです。（1895年米国コニーアイラント）初めてのループコースターは、真円で造られたのですが、直線からカーブにかかったときの衝撃（＝G）が大きく、「むちうち」になる人が出てきてしまいました。そこで、この曲線「クロソイド」が利用されたのです。 クロソイド曲線を利用することにより、カーブにかかるときの（衝撃＝G）を低減し安全性を高めることができるとともに、楕円状となる軌道がスリルを増幅し、おもしろさを増すこともできたのです。

美しき曲線［2］アルキメデスの螺旋

代数螺旋の一種。
いわゆる渦巻きのイメージ。
揚水装置にも応用される、親しみのある螺旋。
ドリ－ムキャストでおなじみ。

美しき曲線［1］リチュース

代数螺旋の一種。
数式からは想像もつかない美しい曲線。
